（EAST）水冷系统

项目介绍

全超导托卡马克核聚变实验装置（EAST）水冷系统，包括1200T、烘烤、低温、低杂波和外环等多个系统回路；

产品介绍

大功率变频控制 ,单回路循环冷却供水达1200 m3/h 、完成0.1—0.8Mpa 的管线压力自动恒压供水，具备泵组计时排序、故障诊断、自动加减泵等功能，数据远程光纤传输；

项目亮点

大功率变频、恒压自动投入、故障自动诊断切换，远程无人值守。

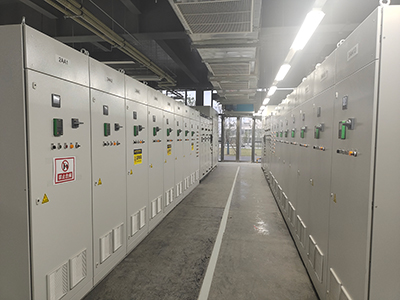

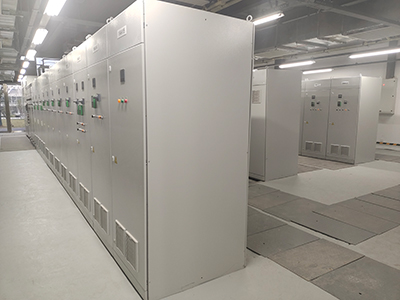

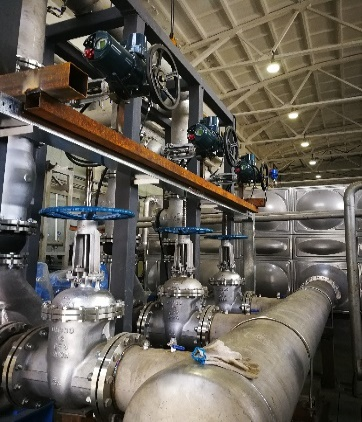

项目现场

项目名称

智能水务运维管理和控制系统

项目介绍

智能水务运维管理和控制系统实施的主要目标是采用最新的工程三维技术、虚拟仿真及实时监控、数据传输与分析等技术，建立与系统实际状况一样的数字孪生体，并实现底层电气变频系统、DCS控制系统设计和施工工程;

产品介绍

本系统首次应用于大科学装置水冷系统，除了包含常规运维系统的基本要求，还涉及纯水工艺，大流量管网，大功率变频柜，基于西门子PCS7的冗余控制系统，数据库管理，多供水单元并运行，智能漏损检测，泵组振动检测，智能算法，三维建模深度可视化和智能决策中心等；

电气设备包括变频柜和设施配电，该项目变频器单机容量最大为315kW,系统总功率达6000kVA。采用水平母排+维纳尔封闭式母排供电结构。自控项目采用西门子410-5H冗余架构，搭配ET200PA组建冗余光纤环网结构，包括7个分布式从站均采用光纤连接，基于PCS7实现控制程序和Wincc软件开发;

项目亮点

集大功率风机水泵变频控制、PCS7的冗余控制系统、设备运维管理平台和大屏信息展示的综合解决方案；

客户收益

为客户提供智慧水务的一体化方案。
